Изготовление дробилки своими руками

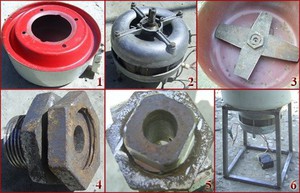

Самодельная дробилкаВ дачном хозяйстве всегда должно быть максимум подручных средств и предметов, облегчающих ежедневные заботы о доме, саде и огороде. Для сельского жителя совершенно нелишним будет наличие дробилки, с помощью которой можно размалывать как твердые материалы, так и хрупкие.

Данный аппарат используют для разрушения камней, раздавливания металлических предметов, древесины, бытового мусора, пластмассы и т. д. Это машинаприменяется как в промышленности, так и в быту.

В домашнем хозяйстве она может стать настоящим универсальным устройством. Опытные и экономные дачники во время весенне-летнего сезона собирают в отдельные кучи обрезку плодовых кустарников, сорняки, а затем перемалывают данный материал с помощью дробилки, создавая прекрасное удобрение для огородных растений и деревьев.

Типы дробилок

Данное устройство по типу использования подразделяется на дробилки для:

  • пластмассы;
  • бытового мусора;
  • металла;
  • дерева;
  • камня.

Также данный аппарат классифицируют по размеру, выделяя машины крупного (0,3 м), малого (0,02 м) и среднего дробления (0,1 м).

В зависимости от особенностей аппарата выделяют:

  • ножевые устройства;
  • дробилки с конусообразным бункером;
  • плиточные аппараты;
  • роторно-ножевые машины.

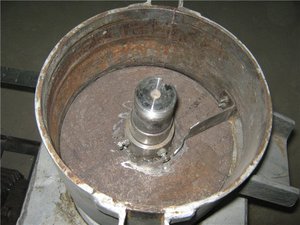

Мини-дробилкаЕсли вам необходимо расколоть твердые материалы, можно смело использовать ножевой аппарат. Он обладает мощностью, которая позволяет разрушать предметы подобного рода. А для того, чтобы измельчить их, применяют роторно-ножевые дробилки. Их основное назначение — вторичное дробление отходов. В настоящее время подобные аппараты выпускаются в малом количестве, так как дробилки иностранного производства постепенно вытесняют отечественные за счет лучшего качества.

На производстве чаще всего применяют такие аппараты, которые измельчают материал за счет сближения двух плит. Такие дробилки называются щековыми. Они прекрасно перерабатывают асфальт, железобетон, строительный камень. В отдельных случаях их даже применяют для дробления стекла и керамики.

Особо прочные строительные материалы перерабатывают конусными дробилками. Принцип их работы состоит в том, что в тот момент, когда два конуса, один из которых является стационарным, сближаются, твердый предмет раздавливается.

Удобными в домашнем применении считаются дробилки с валиками. Такую конструкцию также можно изготовить самостоятельно.

Нетвердые материалы, такие как древесина, бытовой мусор измельчают с помощью молотковой дробилки.

Как работает самодельный измельчитель?

Самодельный аппарат для перемалывания функционирует так же, как обычная мясорубка, в которой материал, проходя через приемную чашу (барабан) и попадая в систему дробления, быстро измельчается. Отделение для перемалывания состоит из фрезы и нескольких резаков. Производительность аппарата полностью зависит от показателя мощности. Так как самодельная дробилка будет использоваться только в домашних условиях, эта цифра не должна превышать 2,6 кВатт.

Делаем дробилку своими руками

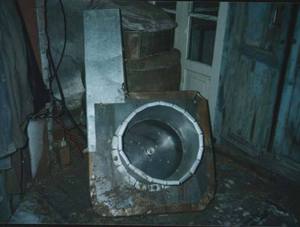

Измельчитель травыНаходясь в предвкушении создания настоящего агрегата, подготовьте следующие материалы:

  • мотор; приобретенный электродвигатель обеспечит создание бесшумной машины, способной перемалывать отходы в небольших количествах. В процессе работы он не выделяет вредных веществ, а его эксплуатация возможна как на открытом воздухе, так и в помещении. Единственный минус электромотора — это прямая зависимость от электропитания.
  • пилы, имеющие толщину от 0,06 до 0,1 м, в количестве 10−20 штук (чем больше резаков, тем качественнее дробилка).
  • шпильку для нанизывания пил,
  • гайки и шайбы,
  • металлические профтрубы (для создания каркаса дробилки),
  • кожух и бункер, изготовленные из оцинкованного металла,
  • сварочный аппарат.

Пошаговая инструкция:

Устанавливаем резаки

  1. Дробилка своим рукамиВсе режущие пилы одевают на заранее подготовленную ось. Их диаметр должен быть равен диаметру резаков. Установленные диски закрепляются при помощи шайб и гаек. Для того, чтобы при вращении пил их острые края не задевали друг друга, необходимо использовать специальные тонкие шайбы для разведения пил. При этом число дисков должно быть на 1 штуку больше, чем шайб.
  2. Когда на оси будут закреплены и разведены диски, устанавливают шкив. Его можно позаимствовать у генератора отечественного автомобиля. Для того, чтобы шпилька вращалась, необходимо использовать два подшипника диаметром 2 см.

Собираем каркас дробилки

  • Подготовленные металлические профтрубы сваривают между собой в раму. Внутри конструкции монтируют два профиля, необходимых для укрепления бункера и измельчающего блока.
  • К раме приваривают металлический лист, в нем проделывают отверстия для мотора и барабана.
  • Для стойкости конструкции к корпусу прикрепляют 4 ножки.
  • Монтируют диск, обеспечивающий натяжение ремня. Он должен быть расположен так, чтобы пилы свободно передвигались. Кроме того, такое размещение позволит периодически регулировать дисковый ремень.

Установка кожуха и чаши для приема материала.

  1. Кожух одевают на систему пил.
  2. Бункер укрепляют непосредственно над режущим блоком.

Нюансы подготовки и сборки

  • Перед непосредственной сборкой не поленитесь нарисовать небольшой чертеж — это позволит прояснить отдельные моменты сборки и избежать проблем при создании устройства.
  • Для высокой производительности аппарата необходимо установить как можно большее число режущих дисков (до 25 штук) толщиной 0,1 м.
  • При работе с более твердым материалом, чем древесина, лучше всего использовать моторный блок вместо электродвигателя, так как его мощность значительно выше.
  • Если вы не хотите заботиться о периодическом подтачивании резаков машины, приобретите диски с легкосплавными насадками.
  • Для создания напора материала в процессе измельчения, к конструкции, напротив бункера, следует прикрепить брусок.

Как применять самодельную дробилку?

Самодельная дробилкаАппарат для измельчения, изготовленный своими руками, считается универсальным устройством. Работа с самодельной дробилкой не ограничивается переработкой листьев или иного мелкого мусора. Качественный аппарат, созданный по вышеизложенной инструкции, способен перерабатывать древесину и бытовые отходы.

Описанная конструкция, основанная на горизонтальном расположении режущих дисков, более надежна с точки зрения долговечности. В заводских вариантах дробилок пилы устанавливаются вертикально, что заставляет пользователя постоянно следить за влажностью попадаемых в аппарат стеблей. Влажное сырье способствует поломке устройств с таким расположением пил.

Изготовление самодельного измельчителя позволяет подобрать необходимую мощностью двигателя, соответствующую перерабатываемому материалу.

Таким образом, проявив немного фантазии и сноровки, можно добиться потрясающего результата. Ведь в то время как ваш сосед копит на дорогостоящую дробилку, вы уже будете вовсю применять технический «плод» ваших усилий. Благодаря качественной сборке самодельный аппарат для измельчения может стать универсальной машиной для дробления многих материалов, в том числе и твердых.
