Окучник своими руками

ОкучникКогда приходит пора высаживать картофель, большинство огородников-любителей поступают так: делают разметку будущих гряд на равном расстоянии, затем лопатой копают лунки, высевают картофель и вручную же засыпают лунки, затем разравнивают всё граблями. На протяжении периода роста картофель нужно окучивать, что чаще делается тяпками. Сложно, долго и неэффективно. Наиболее рационально для посадки и последующего окучивания гряд использовать распашник или, как его иначе называют — окучник.

Что такое окучник, как он устроен?

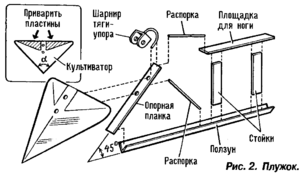

Конструкция окучникаРучной окучник представляет собой несложный инструмент, работать с которым необходимо вдвоём. Конструкция представляет из себя двухотвальный рабочий орган с подрезающим ножом, переднюю тягу, за которую один человек тянет окучник вперёд и задние рукояти управления для второго человека.

С помощью окучника можно значительно облегчить многие рутинные работы по уходу за участком. Это и нарезание борозд для посадки картофеля, и последующие его окучивание. Также окучником удобно нарезать гряды, рыхлить почву.

Для изготовления окучника вам потребуется:

  • труба полая водопроводная для вертикальной стойки диаметром 1 дюйм и длиной 900−1000 мм;
  • труба полая диаметром ¾ дюйма для передней и задней тяг;
  • сталь листовая 1−2 мм для изготовления отвалов;
  • талреп для соединения передней тяги и вертикальной стойки для бесступенчатого регулирования угла атаки или, если не удалось найти талреп, стальная пластина с отверстиями для ступенчатого регулирования угла атаки;
  • трубогиб или паяльная лампа (газовая горелка) для нагрева металла в местах сгибов;
  • сварочный аппарат;
  • углошлифовальная машина (болгарка) для обработки стыков.

Как самостоятельно изготовить окучник?

Окучник, который здесь описан, будет иметь несколько адаптивных регулировок:

  • Ручной окучникРегулировка по высоте будет осуществляться с помощью телескопического устройства центральной стойки: в трубу центральной стойки будет вставляться труба меньшего диаметра, переходящая в заднюю тягу. Это позволит человеку подогнать высоту в соответствие своему росту и комфортному хвату тяги;
  • Регулировка угла атаки. Угол атаки будет регулироваться наклоном центральной стойки относительно горизонтальной плоскости земли. Этого мы добьёмся посредством изменения угла между передней тягой и вертикальной стойкой. Передняя тяга присоединена шарнирно к центральной стойке и регулировка осуществляется посредством талрепа, что позволит плавно менять угол в зависимости от условий почвы и роста переднего человека. Если у вас нет такого механизма, как талреп, можно регулировать угол, перемещая пластину с отверстиями на нужное расстояние и фиксировать шплинтами (болтами).

Изготовление вертикальной стойки

Трубу длиной 900−1000 мм и диаметром 1 дюйм следует изогнуть на расстоянии примерно 300−400 мм от конца на угол 10−15 градусов. Изгиб оптимально делать при помощи трубогиба (специального приспособления). Если нет такого оборудования, получить плавный изгиб можно следующим образом: набиваем трубу обычным песком как можно плотнее, сделав по торцам заглушки (деревянные клинья).

Затем нагреваем место сгиба паяльной лампой до красноватого цвета и постепенно изгибаем трубу до нужного угла. Песок внутри трубы не позволит стенкам сжаться внутрь и труба сохраняет круглое сечение. К вертикальной стойке будем приваривать заднюю тягу и отвалы и крепить шарнирно на болт переднюю тягу

Изготовление передней и задней тяг

Задняя тяга представляет собой вилку в виде буквы «П» шириной 500 мм и длиной рукоятей около 200 мм. По центру вилки приваривается вертикальный отрезок трубы длиной 300 мм. Этим концом вилка вставляется в вертикальную тягу. Трубу диаметром ¾ дюйма изгибаем таким же способом, как и вертикальную стойку.

Для возможности регулировки высоты стойки, нужно просверлить ряд отверстий в верхнем конце стойки и такой же ряд отверстий в вертикальной части вилки. Посредством изменения положения болта в отверстиях, можно регулировать высоту стойки в зависимости от роста пахаря.

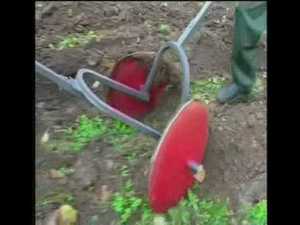

Тяги окучникаПередняя тяга изготавливается в виде вилки такой же ширины, как и задняя тяга. Отличие в размерах. Длина ручек передней тяги должна быть такова, чтобы передний человек мог свободно стоять между ручками и ему было удобно ухватиться за них.

Также можно снабдить переднюю тягу гибким ремнём, который будет надеваться на плечи и грудь и позволит разгрузить руки от чрезмерного усилия. Длина ручек может быть примерно 600 мм. Вертикальную часть вилки делаем длиной 600−700 мм и расплющиваем на конце. В этом месте нам нужно просверлить отверстие, через которое вилка будет крепиться к вертикальной стойке.

Теперь необходимо сделать механизм регулировки угла атаки. Как говорилось, в идеале это должен быть талреп, но давайте рассмотрим, как сделать регулировку при помощи пластины с отверстиями. Механизм представляет собой треугольную подвижную систему креплений. Передняя тяга крепится шарнирно к вертикальной стойке. Предполагается, что человек, тянущий окучник вперёд, держит тягу на неизменной высоте, тогда для того, чтобы изменить угол атаки режущей части окучника, необходимо наклонить вертикальную стойку и зафиксировать её в таком положении. Для этого, между стойкой и тягой помещается пластина с рядом отверстий. Изменение положения вертикальной стойки осуществляется изменением длины пластины и фиксируется болтом с гайкой.

На высоте 300 мм от низа к вертикальной стойке привариваем уголок 25×25 и шириной 20−30 мм, к которой будет крепиться передняя тяга. Далее, на расстоянии 200−250 мм от отверстия к вилке привариваем аналогичный уголок 25×25. В уголке просверливаем отверстие. Такой же уголок привариваем к вертикальной стойке над первым уголком.

Изготовление двухотвального плуга

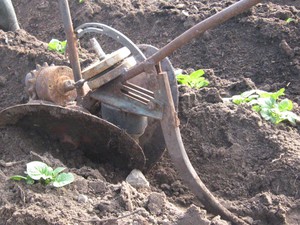

Самодельный окучникДля изготовления отвалов нужно подготовить две одинаковые пластины толщиной 1−2 мм, вырезав их по шаблону. Нужно придать им полукруглый изгиб, как на традиционных плугах. Теперь необходимо приварить обе половинки плуга к вертикальной стойке. Часто можно видеть в продаже окучник с изменяемым углом между плугами, но стоит ли это делать? Вы же на одном участке будете работать окучником, вы знаете свою почву и, опираясь на свой опыт, сможете подобрать постоянный угол. Итак, привариваем половинки и в месте их стыка создаём ровный сварной шов. Зашлифовываем болгаркой, чтобы получилось ровно и достаточно остро.

Подрезающий нож

Именно он принимает на себя основное усилие и сопротивление почвы при заглублении плуга. Для ножа нужно взять более углеродистую, чем на лопасти самодельного плуга, сталь. Вырезать в форме наконечника стрелы и заточить под углом 40−45 градусов. Такой угол позволит ножу дольше оставаться острым. Остаётся приварить к нижнему торцу вертикальной стойки, зашлифовать и окучник готов к труду!

Конечно, с первого прохода вы не сможете подобрать оптимальный угол наклона плуга, не сможете подобрать усилие, которое нужно приложить при заглублении плуга. Но на третьей-четвёртой борозде, подобрав высоту вертикальной стойки, угол наклона и усилия обоих пахарей, окучник сам «полетит», создавая борозды правильной формы.
