Сооружение откатных ворот своими руками

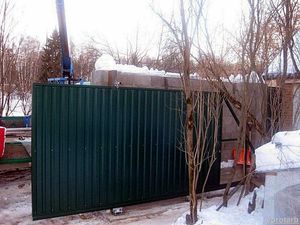

Откатные воротаВорота являются неотъемлемой частью участка территории. Ограждения способны ограничить проход людей и проезд автомобиля, владельцы участка могут контролировать перемещения по своей территории.

На сегодняшний день существует огромный выбор материалов и комплектующих для ограждения территории, которые снабжаются даже автоматической системой. Наиболее простыми и удобными, надежными и практичными в этом плане являются сдвижные ворота. Откатные ворота представляют собой простую конструкцию, которая снабжена электроприводом.

Такие конструкции активно используют на промышленных предприятиях, а также в частном секторе, где ограничено пространство вокруг ворот. Различная цветовая гамма и формы щита, а также дополнительные аксессуары к воротам, позволят создать привлекательный внешний вид участка.

Особенности конструкции сдвижных ворот

Конструкция ворот простая и имеет следующие элементы:

  • щит;
  • рама в фундаменте;
  • направляющие и ролики;
  • электропривод.

Главная особенность сдвижных (откатных) ворот заключена в самом названии. Откат в сторону, благодаря простой конструкции, существует давно, однако в последнее время такой вид ворот приобретает все большую популярность.

Сдвижные ворота представлены в виде прямоугольной рамы, обшитой сэндвич-панелями, профиль которой состоит из алюминия или оцинкованной стали. Предварительно профиль обрабатывают специальным защитным средством, которое устойчиво к коррозии.

Силовая рама — это несущая конструкция, которая изготавливается из металла, а затем бетонируется.

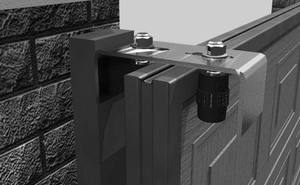

В верхней части рамы устанавливаются направляющие, а в противоположной стороне — уловители (нижний и верхний).

Ролики расположены на одинаковом расстоянии и в двух местах конструкции.

Механизм движения представлен электроприводом, которым можно управлять с помощью стационарной кнопки или пульта. Поскольку механизм автоматический, это значительно облегчает открытие и закрытие ворот водителю в непогоду.

Существуют откатные ворота трех видов:

  • подвесные;
  • консольные;
  • рельсовые.

Принцип работы откатных воротПодвесные ворота чаще всего используют на промышленных предприятиях. По размеру они огромны, а установка ворот обходится очень дорого. Но взломать такие ворота невозможно. Негативные факторы никак не сказываются на внешнем виде материала.

Консольная конструкция считается самой лучшей как на отечественном, так и на мировом рынке. Устройство бесшумное, не нужен готовый проем, простой монтаж. Только эта модель имеет много деталей: раму, ролики, направляющие рельсы, консольные блоки, поддерживающую скобу.

Рельсовые механические ворота не требуют много места, очень удобны и просты в эксплуатации. Полотно на колесиках устанавливается на рельс, который прокладывают на земле. Механические воздействия никак не влияют на внешний вид.

Преимущества и недостатки сдвижных ворот

Основными достоинствами всех видов данной конструкции, в отличие от других типов, принято считать:

  • практически бесшумный и плавный ход;
  • зимой можно не расчищать снег в проеме ворот;
  • высокий срок службы;
  • ручное управление;
  • надежность и простота;
  • устойчивость к негативным явлениям природы.

Недостатки откатных ворот:

  • столбы и ворота нужно бетонировать;
  • откат требует свободного места, чтобы не закрывать калитку;
  • следует следить за роликовой системой (она должна быть всегда очищена от снега и листьев).

Монтаж сдвижных ворот своими руками

Монтаж откатных воротДля установки откатных ворот понадобятся следующие инструменты: лопата, сварочный аппарат, лом, рулетка, уровень, молоток, дрель со сверлами по металлу и болгарка.

Полотно ворот устанавливается вдоль забора. Место откатки следует определить заранее, в этом вам поможет чертеж конструкции. На строительном рынке или в специализированных магазинах для строительства можно купить все необходимые материалы. После покупки можно приступать к монтажу, который состоит из нескольких этапов.

  1. Изготовление и установка столбов. Можно использовать бетонные столбы, трубу из металла или деревянные брусы. Для прочности их следует забетонировать. Глубина должна превышать 1 метр.
  2. Фундамент расположить вдоль забора и забетонировать. С этой целью выкапываем траншею глубиной около 1 метра, шириной не более 0,5 метра. Длина должна составлять полразмера проема.
  3. Изготовление металлической части ворот. Необходим металлический швеллер с шириной около 15−20 см. Его длина должна быть равна длине фундамента. Затем к швеллеру привариваются металлические ножки диаметром 13 мм. После этого металлическая часть укладывается в траншею ножками вниз и бетонируется. До полного высыхания бетона следует подождать неделю. За это время можно изготовить сдвижные ворота.
  4. Сварка и окраска щита. Вначале нужно удалить болгаркой из металлических труб и рельса следы коррозии и масляные пятна, а затем обезжирить бензином или другим специальным средством. Далее наносится антикоррозийная грунтовка и оставляется на время до полного высыхания. После этого варим раму. Для этого берется шестиметровый направляющий рельс, который располагается разрезом вниз, и к нему приваривается профильная труба размером 60×30×2 мм.
  5. Затем на эту трубу устанавливаются и привариваются вертикальные стойки, такого же размера. Предварительно их нужно измерить угольником. Наружная рама ворот готова. Последний штрих — вварить внутреннюю трубу размером 40×20×2. Зашлифовываем швы болгаркой и наносим грунтовку на готовое полотно.
  6. Само полотно можно окрашивать кистью или специальным краскопультом (если вы умеете им пользоваться). Когда краска высохла, следует провести прошивку деревом, металлическим листом или пластиком.
  7. Монтировка механизма. Роликовую систему устанавливаем на швеллере. Её закрепляют боковой частью и накладывают на роликовые тележки направляющий рельс. Затем полотно нужно выставить вдоль забора и приварить. Улавливатели ворот и подвижные ролики закрепляются на несущих столбах. Закрепить можно с помощью сварки, дюбелей или хомутов.

Управление воротами осуществляется с помощью автоматики. Если сделать самому, обойдется гораздо дешевле, чем приобретенная автоматика. Это довольно кропотливая работа, которая требует много усилий. Вам необходимо приобрести электродвигатель, он должен располагаться на специальной стойке.

Самодельные сдвижные ворота обойдутся вам около 400−500 у.е., в зависимости от материала и качества комплектующих.

Возможные ошибки при установке сдвижных ворот

Ошибки при монтаже воротЕсли устанавливать ворота самостоятельно, можно допустить некоторые погрешности. Самые распространенные ошибки при монтаже откатных ворот:

  • Неправильная подготовка основания.
  • Плохо или неправильно закрепленные комплектующие.
  • Неправильно подобранная масса ворот под несущую балку. По этой причине ворота могут провиснуть.
  • Если ворота начали скрипеть, это свидетельствует о том, что в подшипниках имеется песок, который нужно удалить, или при монтаже расстояние между опорами было отмерено меньше нормы.
  • Если на местах сварки имеются подтеки, то это говорит о неправильной технологии покраски полотна. Поверхность следует обезжирить, очистить и загрунтовать, только после этого приступать к покраске.
  • Чтобы столбы не перекосилисьв одну сторону и не вспучились, следует учесть глубину промерзания грунта и массу фундамента. Он должен быть в несколько раз больше самой нагрузки.

Монтаж сдвижных работ несложный, поэтому, если выполнять все рекомендации и правила, можно с легкостью установить их самостоятельно.
